대진대학교 공학교육혁신센터의 교육에 지원하여 받은 자료를 기록을 남긴다.
[ 강의 1 ]
택배로 받은 키트이다.(돌려줘야 되나?)
목표 결과물
[ 강의 2 ]
사용 모듈 이름
1. LCD는
2. 마이크 앰프 : LM386
콘덴서 마이크
3.
4.
5
오디오가 입력이 2개 내장되어 있다.
LCD
좌측 노란색 칸에의빈 메모리에다가 글자 저장해두어야 함
기본 모듈
저항 2개를 달아서 아두이노로 소리를 받아서 소리를 내개 만듦

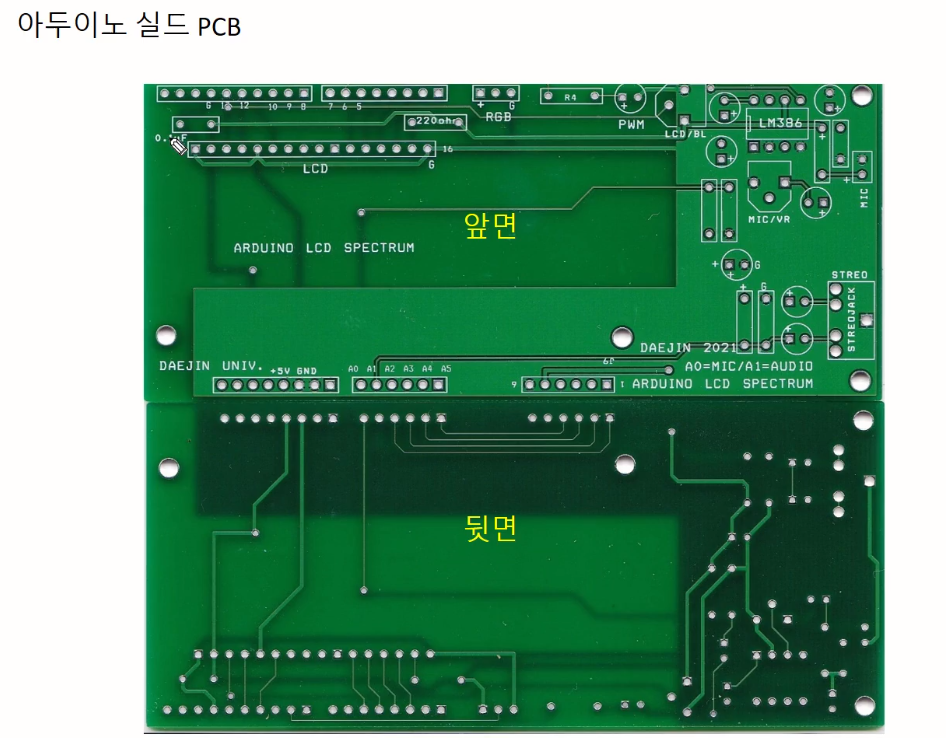

레이아웃
우측 위는 오디오 앰프, 우측 하단은 마이크 앰프
[ 강의 3 ]
세로선이 위상
t=0일 때 초기 위상
시간 그래프를 -> 파라미터 표현식으로 변환
스펙트럼, Aplitude-feq 그래프, (시간, 크기, 위상)
샘플링 정의. 디지털 신호가 수로 나열 되었으므로 '수열' 이다.
전화기의 주파수 범위 300~3300Hz를 대역폭이라고 한다.
fs=44.1kHz가 샘플링 주파수이다. 아래에서 샘플링 주파수를 찾는 방법을 설명
샘플링 주파수가 사인 아날로그 신호의 16배라고 한 다면 fs=16f0라고 한다. 이후에서도 정규화를 시킨다. Aliasing이 발생하지 않도록 fs를 f0의 2배 이상으로 설정해야 한다. 에얼리어싱은 복원 할 때 발생하는 오차 현상이다.
샘플링 신호간격 ts
매틀랩에서 소리를 내는 것을 들을 수 있다고 한다

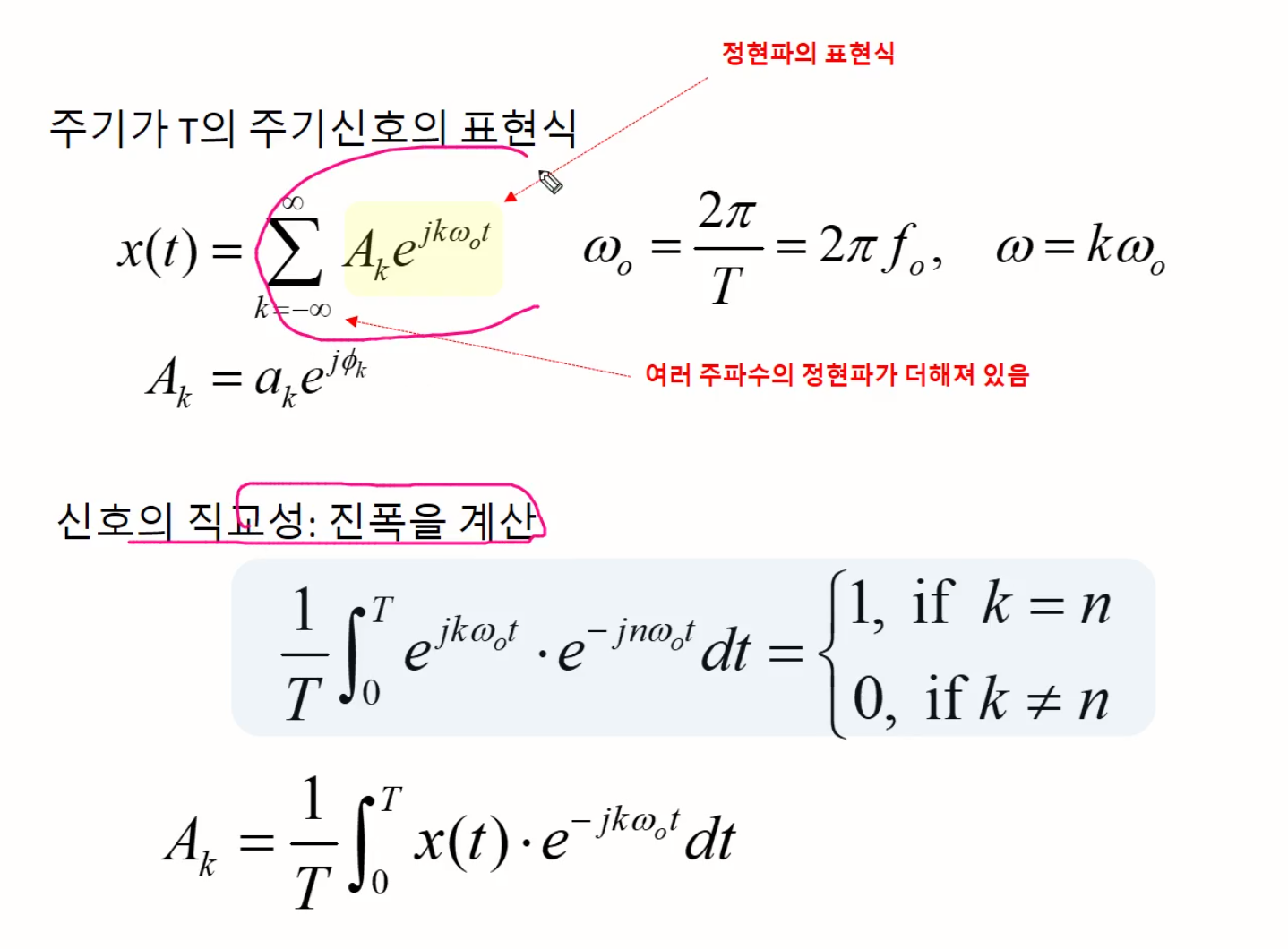

여러 개의 주파수가 정현파에 더 해져 있음을 k를 통해서 표현함. Ak는 진폭, j파이k는 위상이다.
고조파
디지털 신호
디지털 신호
양 쪽으로 중복 되기 때문에 간단히 왼쪽 64개만 가져간다,.
